產品特點

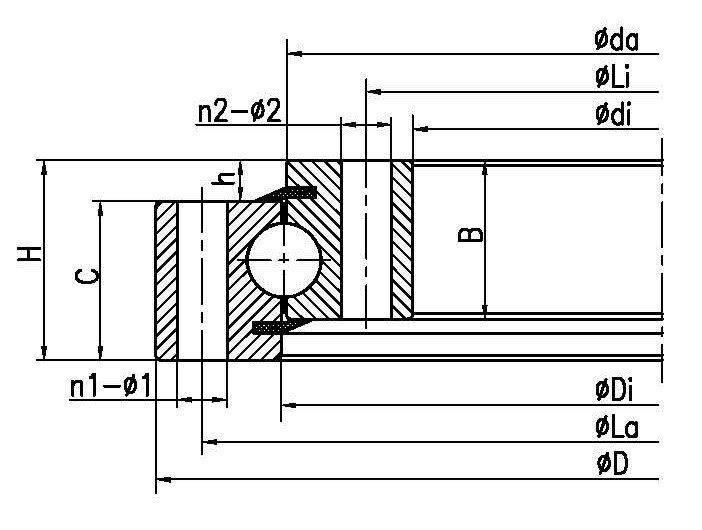

結構圖
規格

單排四點接觸球式回轉支承無齒式，由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩。回轉式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。

型號				尺寸(mm)			安裝尺寸 (mm)						結構尺寸(mm)					載荷 Coa	重量
型號				尺寸(mm)			安裝尺寸 (mm)						結構尺寸(mm)					載荷 Coa	重量
INA No.	Rothe Erde No.	LYC No.	TG No.	D	di	H	La	Li	n1	n2	φ1	φ2	h	B	C	Di	da	?(KN)	KG
定制轉盤軸承				170	70	40	148	90	6	6	φ9	M8	5	35	35	121.5	118.5		4.37
非標定制轉盤				234	124.5	25	214	144.5	24	19	φ11	φ11		25	25	180	178	140	5.4
VU 140179?				234	124.5	35	214	144.5	12	12	11	11	5	30	30	178	180	220	7
定制回轉支承				234	124.5	35	214	144.5	24	20	φ11	φ11	5	30	30	180.5	177.5	200	7
定制轉盤軸承			E.318.22.00.D.1?	300	138	46	270	170	6	6	φ13.5	φ13.5	5	41	41	220	218	350	14.34
VU 200220?			E.318.22.00.D.1?	302	138	46	270	170	10	10	18	18	5	41	41	219	221	420	16
VU200220?			E.318.15.01.AA.LM?	302	140	46	270	170	10	10	φ18	M16	5	41	41	223	221	435	18.5
非標轉盤軸承				312	145.14	50	270	175	14	16	M15.88	M15.88	6	44	44	220.86	224.15	350	18.55
定制回轉支承				240	160	38							5	33	33	201	199	300	6.3
定制轉盤軸承				329	190	45	305	215	16	16	φ14	φ14	1	44	44	261.5	258.5	520	15.8
---				329	190	45	305	215	16	16	φ14	φ14	1	44	44	258	256	480	16.2
---				326	191	46	305	215	8	8	M8	M8	5	41	41	261	259	280	16.3
---				326	191	46	305	215	20	20	φ14	φ14	5	41	41	261	259	280	15.1
---				329	191	45	305	215	20	20	φ14	φ14	4	41	41	258	256	480	15
VU.200.260?			E.403.22.05.AA.LM?	329	191	46	305	215	20	20	φ14	φ14	5	41	41	263	261	420	14.8
VU 200260?			E.403.22.01.CC.LM?	326	191	46	305	215	20	20	14	14	5	41	41	259	261	500	15
			E.403.22.51.CC.LM?	328	192	45	305	215	16	16	φ14	φ14		45	45	262	258	540	18
			E.403.22.00.D1?	300	200	35	280	220	16	16	M10	M10	5	30	30	251	249	200	7.1
				435	228	78	394.5	277	8	4	M10	M10	18	60	65	335	332	830	49.6
				403.5	235	55	358	259	14	12	φ13	φ13	8	45	47	310.5	306.5	550	26.6
		LY-Q020?	E.403.22.00.D.1?	440	240	55	400	280	18	18	M20-7H	22	5	50	50	342	340	782	34.7
				430	260	65	400	290	24	24	φ14	φ16	12	53	53	348	342	820	32
VU 140325?				380	270	35	360	290	24	24	11	11	5	30	30	324	326	460	12
			E.403.22.00.D.1?	485	275	55	453	307	8	8	M16	M16	5	50	50	382	378	1010	45.4
				485	275	55	453	307	8	8	φ18	φ18	5	50	50	382	378	1010	45.4
VU 250380?				485	275	55	453	307	16	16	18	18	5	50	50	379	381	840	45
		LY-Q007?		485	275	55	453	307	16	16	18	M16	5	50	50	386	381	872	43.7
		LY-Q007K?		485	275	55	453	307	16	16	18	18	5	50	50	386	381	872	43.7
			E.535.25.00.D.1?	402	278	44	383	298	12	12	φ9	M8	6	38	38	342	338	470	17.3
	060.22.0370.301.11.1504?			456	289	59	425	320	16	16	M16	M16	9	50	50	369	371	940	35
				520.344	323.85	52.375	479.425	365.125	20	20	M16	M16	1.575	50.8	50.8	423.3	421.3	640	44.5
VU 250412?				501	324	55	469	356	18	18	18	18	5	50	50	411	413	920	40
				505	325	66	475	355	24	24	φ17	φ17	6	60	64.5	417.5	412.5	880	48
				475	335	45	450	360	24	24	φ15	φ15		45	45	406.5	403.5	570	24.7
				475	335	45	450	360	24	24	φ14	φ14		45	45	406.5	403.5	570	25.1
				474	336	46	450	360	30	30	φ14	φ14	5	41	41	407	403	430	23
VU 200405?				474	336	46	450	360	30	30	14	14	5	41	41	404	406	780	25
			E.505.20.00.B?	474	336	45	450	360	24	24	φ14	φ14		45	45	407	403	680	30
VSU200414VSPZT?				486	342	56	460	368	24	24	φ14	φ14	11.5	44.5	44.5	415.5	412.5	580	28.3
VSU200414?				486	342	56	460	368	24	24	φ14	φ14	11.5	44.5	44.5	415.5	412.5	560	29.4
	060.20.0414.500.01.1503?			486	342	56	460	368	24	24	13.5	13.5	10.5	45.5	45.5	415.5	412.5	720	29
	060.20.0414.575.01.1403?		E.595.25.02.AA.LM?	484.5	343.5	56	460	368	24	24	13.5	13.5	10.5	45.5	45.5	415.5	412.5	700	29
				522	344	55	490	376	20	20	M16	φ18	5	50	50	434	432	730	40.5
			E.595.25.00.D.6?	486	344	50	460	368	8	8	M12	φ13	5.5	44.5	44.5	415.5	412.5	580	29.6
VU 250433?			E.595.32.00.D.1?	522	344	55	490	376	20	20	18	18	5	50	50	432	434	960	42
VU 300460?			E.589.25.15.D.1?	568	356	64	524	396	18	18	22	22	5	59	59	458	462	1340	64
VU 400515?				646	384	86	598	432	18	18	26	26	7	79	79	513	517	1810	115
	060.25.0475.000.11.1504?			565	385	64	535	415	30	30	17.5	17.5	7	57	57	474	476	1400	50
VU 250475?				562	388	55	530	420	20	20	18	18	5	50	50	474	476	1050	46
				500	389	35	480	409	16	16	φ13	φ13	5	30	30	446	443	380	16.6
		010.30.500.12?		602	398	80	566	434	20	20	18	18	10	70	70	501.5	498.5	1290	75.8
				626	424	72	590	460	24	24	φ22	φ22	9	63	63	526.5	523.5	1090	65.5
	060.22.0505.000.11.1503?			585	425	58	555	455	22	22	M16	M16	9	49	49	504	506	1280	44
VU 360545?				655	435	79	615	475	24	24	22	22	7	72	72	543	547	1600	94
	060.30.0550.100.11.1504?			650	450	75	615	485	24	24	22	22	10	65	65	552	548	1760	73
			E.650.2.00.B-185?	654.05	457.2	69.85	622.3	495.3	18	24			9.525	60.325	60.325	560.5	555.5	1400	72.5
		010.30.560.**?		662	458	80	626	494	20	20	18	18	10	70	70	561.5	558.5	1440	94
	060.25.0555.000.11.1504?		E.650.20.00.B?	650	460	63	614	496	30	30	17.5	17.5	9	54	54	554	556	1620	61
VU 300574?				680	468	68	640	508	20	20	22	22	7	61	61	572	576	1900	82
VU 400586?				704	468	86	664	508	36	36	22	22	7	79	79	584	588	2200	115
				640	471	56	585	498	40	39	M12	M12	10	46	46	545.5	541.5	1050	49.4
				616	472	56	590	498	32	32	φ14	φ14	10.5	45.5	45.5	545.5	542.5	915	39.2
VSU200544?			E.695.32.15.D.1?	616	472	56	590	498	32	32	φ14	φ14	11.5	44.5	44.5	545.5	542.5	800	37
	060.20.0544.500.01.1503?			616	472	56	590	498	32	32	13.5	13.5	10.5	45.5	45.5	545.5	542.5	950	37
	060.20.0544.575.01.1403?			614.5	473.5	56	590	498	32	32	13.5	13.5	10.5	45.5	45.5	545.5	542.5	950	37
				675	490	62	640	525	8	8	φ22	φ22	10	52	52	584	580	1200	63.8
	060.22.0575.502.11.1503?			655	500	62	625	525	12	12	M16	M16	13	49	49	574	576	1470	52
				700	510	80	670	545	30	30	M16	M16	10	70	70	610	606	1950	94.2
				732	528	80	696	564	12	12	φ18	φ18	10	70	70	632	628	1700	106
		010.30.630.**?		732	528	80	696	564	24	24	18	18	10	70	70	631.5	628.5	1870	110
	060.35.0680.000.11.1503?			800	560	82	755	605	20	20	22	22	9	73	73	678	681	2360	131
		1167/560M?	E.750.20.00.B?	720	560	39	690	590	12	12	14	12	3	36	36	641.5	638.5	708	38.1
		1168/560?		780	560	60								57	60	668	526	2240	103
VU 360680?				795	565	79	755	605	30	30	22	22	7	72	72	678	682	2450	120
VSU200644?			E.816.32.00.D.1?	716	572	56	690	598	36	36	φ14	φ14	11.5	44.5	44.5	645.5	642.5	900	43.1
	060.20.0644.500.01.1503?			716	572	56	690	598	36	36	13.5	13.5	10.5	45.5	45.5	645.5	642.5	1150	44
	060.20.0644.575.01.1403?			714.5	573.5	56	690	598	36	36	13.5	13.5	10.5	45.5	45.5	645.5	642.5	1120	44
	060.22.0660.001.11.1503?			740	580	58	710	610	30	30	M16	M16	9	49	49	659	657	1750	59
		010.30.710.**?		812	608	80	776	644	24	24	18	18	10	70	70	711.5	708.5	2120	120
		11768/530?		780	630	69								69	69	722	645	1110	79.4
VSU250755?				855	655	63	815	695	24	24	φ22	φ22	9	54	54	753	757	1320	86.5
				853	657	63	815	695	24	24	φ22	φ22	9	54	54	756	756	2270	90
	060.45.0805.001.11.1504?			948	662	99	896	714	30	30	26	26	9	90	90	803	807	3350	215
VU 400785?				900	670	86	860	710	36	36	22	22	7	79	79	783	787	2900	155
VSU200744?				816	672	56	790	698	40	40	φ14	φ14	11.5	44.5	44.5	745.5	742.5	1050	52
	060.20.0744.500.01.1503?			816	672	56	790	698	40	40	13.5	13.5	10.5	45.5	45.5	745.5	742.5	1300	52
	060.20.0744.575.01.1403?		E.850.20.00.B?	814.5	673.5	56	790	698	40	40	13.5	13.5	10.5	45.5	45.5	745.5	742.5	1310	52
		010.40.800.**?		922	678	100	878	722	30	30	22	22	10	90	90	801.5	798.5	3130	256
		1167/700?		900	700	36	860	740	12	12	M16	17		33	36	804	638.5	1790	60
VU 360823?				933	713	79	893	753	36	36	22	22	7	72	72	821	825	2950	140
VSU 250855?				955	755	63	915	795	28	28	22	22	9	54	54	853	857	2550	101
	060.25.0855.500.11.1503?			955	755	63	915	795	28	28	22	22	9	54	54	854	856	2520	100
	060.25.0855.575.11.1403?			953	757	63	915	795	28	28	22	22	9	54	54	854	856	2520	100
				953	757	63	915	795	28	28	φ22	φ22	9	54	54	856	856	2600	101
		E787/760G2?		950	760	80	915	795	24	24	18	M16	9	71	71	856.5	634	2030	138
VSU200844?			E.864.25.00.D.5?	916	772	56	890	798	40	40	φ14	φ14	11.5	44.5	44.5	845.5	842.5	1170	60
	060.20.0844.500.01.1503?			916	772	56	890	798	40	40	13.5	13.5	10.5	45.5	45.5	845.5	842.5	1460	60
	060.20.0844.575.01.1403?			914.5	773.5	56	890	798	40	40	13.5	13.5	10.5	45.5	45.5	845.5	842.5	1460	60
		3-640?		1000	775	64	948	802	24	12/12	M12	13/M12	15	49	49	882	638.5	1960	112
		3-640K?	E.980.32.00.D.1?	1000	775	64	948	802	24	12/12	M12	13/M12	15	49	49	882	878	1960	112
		010.40.900.**?		1022	778	100	978	822	30	30	22	22	10	90	90	901.5	898.5	3550	240
		787/800G?		1050	800	90	1012	838	30	30	20	20	16	74	76	927	923	2150	192
VU 200897?				976	818	50	944	850	36	36	18	18	7	43	43	896	898	1700	67
		KDL900-6?		1050	832	56	1020	862	12	12	18	18	11	56	45	946	942	2270	52.5
		71769/850Y?		1120	850	85	1074	924	12	12	M20	22		85	85	1010	995	1510	248
		71769/850G2Y?		1120	850	85	1074	924	12	12	17	22		85	85	1003	999	2100	257
VSU250955?			E.972.25.00.D.3?	1055	855	63	1015	895	30	30	φ22	φ22	9	54	54	953	957	1580	110.5
	060.25.0955.500.11.1503?		E.950.20.00.B?	1055	855	63	1015	895	30	30	22	22	9	54	54	954	956	2800	113
	060.25.0955.575.11.1403?			1053	857	63	1015	895	30	30	22	22	9	54	54	954	956	2800	113
				1053	857	63	1015	895	30	30	φ22	φ22	9	54	54	956	956	2870	115
VU 360980?				1090	870	79	1050	910	44	44	22	22	7	72	72	978	982	3500	165
VSU200944?				1016	872	56	990	898	44	44	φ14	φ14	11.5	44.5	44.5	945.5	942.5	1350	64
	060.20.0944.500.01.1503?			1016	872	56	990	898	44	44	13.5	13.5	10.5	45.5	45.5	945.5	942.5	1650	67
	060.20.0944.575.01.1403?			1014.5	873.5	56	990	898	44	44	13.5	13.5	10.5	45.5	45.5	945.5	942.5	1650	67
		010.40.1000.**?		1122	878	100	1078	922	36	36	22	22	10	90	90	1001.5	998.5	3940	305
		010.30.955.11?	E.589.25.00.AA.LM?	1098	893	90	1060	845	48/47	48/48	22	22	19	71	71	935.5	956.5	2700	126
		787/932G2?		1200	932	120	1148	984	40	40	26	M24	20	100	100	1068	1064	3490	328
				1266	944	118	1200	1010	42	42	φ33	φ33	18	100	100	1107	1103	4400	363
			E.1144.32.15.D.1?	1261	950	158	1201	1010	30	40	M27	φ30	21	137	123	1108	1103		504
			E.1050.20.00.B?	1252	950	150	1200	1010	30	30	M24	M24	18	132	78	1123	1120	3100	379

VSU251055?				1155	955	63	1115	995	30	30	φ22	φ22	9	54	54	1053	1057	1870	122.7
	060.25.1055.500.11.1503?			1155	955	63	1115	995	30	30	22	22	9	54	54	1054	1056	3100	124
	060.25.1055.575.11.1403?			1153	957	63	1115	995	30	30	22	22	9	54	54	1054	1056	3100	124
				1153	957	63	1115	995	30	30	φ22	φ22	9	54	54	1056	1056	3180	128
		787/960G2?		1165	960	90	1135	1040	36	36	18	M16	12	76	78	1077	1073	2490	202
				1200	976	65	1170	1012	40	40	φ13	M12	10	55	55	1074	1070	2300	150
				1238	995	101	1198	1035	40	40	M20	M20	10	91	91	1119	1115	2140	270
				1240	995	97	1202	1034	24	24	φ17.5	φ17.5	9.5	87.5	87.5	1120	1117	4350	275.8
VU 451117?				1238	995	101	1198	1035	60	60	22	22	10	91	91	1115	1119	4900	265
		010.40.1120.**?		1242	998	100	1198	1042	36	36	22	22	10	90	90	1122	1118	4430	300
		787/1000G2?	E.1080.25.00.D.5?	1250	1000	100	1206	1044	12	12	18	M16	10	90	90	1127	1123	5400	283
VSU201094?				1166	1022	56	1140	1048	48	48	φ14	φ14	11.5	44.5	44.5	1095.5	1092.5	2000	75
	060.20.1094.500.01.1503?			1166	1022	56	1140	1048	48	48	13.5	13.5	10.5	45.5	45.5	1095.5	1092.5	1900	77
	060.20.1094.575.01.1403?			1164.5	1023.5	56	1140	1048	48	48	13.5	13.5	10.5	45.5	45.5	1095.5	1092.5	1900	77
VSU251155?				1255	1055	63	1215	1095	36	36	22	22	9	54	54	1153	1157	3630	139
	060.25.1155.500.11.1503?		E.1200.25.00.D.1?	1255	1055	63	1215	1095	36	36	22	22	9	54	54	1154	1156	3420	139
VU201125?			E.1289.32.15.D.1?	1194	1056	56	1170	1080	80	80	14	14	10	46	46	1124	1126	2150	71
	060.25.1155.575.11.1403?			1253	1057	63	1215	1095	36	36	22	22	9	54	54	1154	1156	3420	139
				1340	1089	75	1244.6	1127.1	24	24	M18	φ18	7	68	68	1188	1184	3000	234.3
VU401213?				1330	1095	92	1290	1135	56	56	22	22	10	82	82	1211	1215	4500	255
VU601250?				1398	1102	128	1350	1150	60	60	26	26	10	118	118	1248	1252	6800	470
		010.45.1250.**?		1390	1110	110	1337	1163	40	40	26	26	10	100	100	1252	1248	5540	420
VU201244?				1342	1146	56	1302	1186	30	30	22	22	10	46	46	1243	1245	1400	125
				1290	1150	56	1266	1176	40	40	φ14	φ14	10	46	46	1222	1218	2100	81.1
VU201220?				1290	1150	56	1266	1176	84	84	14	14	10	46	46	1219	1221	2300	85
VSU251255?			E.1200.20.00.B?	1355	1155	63	1315	1195	42	42	22	22	9	54	54	1253	1257	4000	150
	060.25.1255.500.11.1503?			1355	1155	63	1315	1195	42	42	22	22	9	54	54	1254	1256	3700	148
	060.25.1255.575.11.1403?			1353	1157	63	1315	1195	42	42	22	22	9	54	54	1254	1256	3700	148
VU601390?				1554	1226	128	1500	1280	48	48	30	30	10	118	118	1388	1392	7600	590
VU361350?				1462	1238	85	1422	1278	56	56	22	22	10	75	75	1348	1352	4800	235
VSU251355?				1455	1255	63	1415	1295	42	42	22	22	9	54	54	1353	1357	4300	163
	060.25.1355.500.11.1503?			1455	1255	63	1415	1295	42	42	22	22	9	54	54	1354	1356	4100	161
	060.25.1355.575.11.1403?			1453	1257	63	1415	1295	42	42	22	22	9	54	54	1354	1356	4100	161
		787/1260G2?		1509	1260	90	1465	1315	36	36	22	M20	20	76	70	1389	1386	3780	274
		010.45.1400.**?		1540	1260	110	1487	1313	40	40	26	26	10	100	100	1402	1398	6170	480
VU 501472?				1600	1340	110	1560	1384	52	52	22	22	10	100	100	1470	1474	6650	420
VSU 25 1455?				1555	1355	63	1515	1395	48	48	22	22	9	54	54	1453	1457	4630	174
	060.25.1455.500.11.1503?			1555	1355	63	1515	1395	48	48	22	22	9	54	54	1454	1456	4300	171
	060.25.1455.575.11.1403?			1553	1357	63	1515	1395	48	48	22	22	9	54	54	1454	1456	4300	171
		71169/1400Y?	E.1380.32.15.D.1?	1820	1400	136	1750	1470	24	24	35	35		136	136	1612	1608	6110	1114
		71169/1400Y1?		1820	1400	136	1750	1470	24	24	35	35		136	136	1612	1608	10700	1120
VU 451578?				1725	1431	101	1671	1485	44	44	30	30	10	91	91	1576	1580	6900	460
		787/1440G2?		1780	1440	100	1730	1494	48	48	22	M20	15	85	85	1622	1618	5030	533
		010.45.1600.**?		1740	1460	110	1687	1513	45	45	φ26	φ26	10	100	100	1602	1598	6600	523
		787/1628G2?	E.1398.25.01.AA.LM?	1927	1628	130	1875	1680	36	36	26	M24	15	115	115	1778	1774	6920	732
		010.45.1800.**?		1940	1660	110	1887	1713	45	45	26	26	10	100	100	1802	1798	7930	610
		787/1700KM?		2000	1700	150	1950	1750	24	24	21	21	20	130	130	1858	1842	6840	826
VU 251820?				1926	1714	65	1886	1754	40	40	22	22	10	55	55	1819	1921	4000	240
		010.60.2000.**?	E.1470.30.00.CC.LM?	2178	1825	144	2110	1891	48	48	33	33	12	132	132	2002	1998	12100	1100
VU 251932?				2032	1832	65	1992	1872	52	52	22	22	10	55	55	1931	1933	5000	235
				2385	1855	175	2305	1985	30	48	φ39	φ36	10	165	165	2165	2155	15600	2368.6
VU 402000?				2116	1884	100	2076	1924	92	92	22	22	14	86	86	1998	2002	7500	430
VU.10.2115				2200	2030	65	2170	2060	18	36	φ18	M16		65	65	2117	2113	6300	248
		010.60.2240.**?		2418	2065	144	2350	2131	48	48	33	33	12	132	132	2242.5	2237.5	13500	1250
VU 252300?				2400	2200	73	2360	2240	60	60	22	22	14	59	59	2299	2301	5000	300
		010.60.2500.**?		2678	2325	144	2610	2391	56	56	33	33	12	132	132	2502.5	2497.5	15000	1400
		010.60.2800.**?		2978	2625	144	2910	2691	56	56	33	33	12	132	132	2802.5	2797.5	16800	1600
VU 302900?				3005	2795	82	2965	2835	100	100	22	22	14	68	68	2898	2902	8600	460
VU 803154?				3403	2905	172	3313	2995	64	64	48	48	14	158	158	3151	3157	20700	2740
		010.75.3150.**?		3376	2922	174	3286	3014	56	56	45	45	12	162	162	3152.5	3147.5	23800	2800
		010.75.3550.**?		3776	3322	174	3686	3414	56	56	45	45	12	162	162	3552.5	3547.5	26900	3200
		010.75.4000.**?		4226	3772	174	4136	3864	60	60	45	45	12	162	162	4002.5	3997.5	30200	3600
		010.75.4500.**?		4726	4272	174	4636	4364	60	60	45	45	12	162	162	4502.5	4497.5	34100	4000

洛陽亞鈿機械設備有限公司
手機：15515312930　17703791019
電話：0379-80885291
地　址：洛陽市澗西區龍裕路洛陽國家大學科技園

<button id="8oqco"></button>

<abbr id="8oqco"></abbr>
