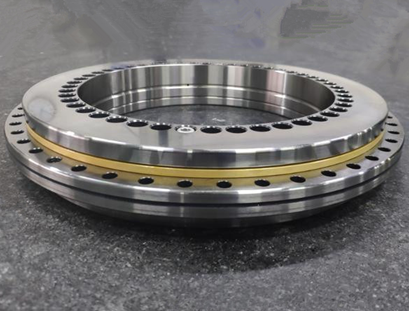

YRT轉臺軸承

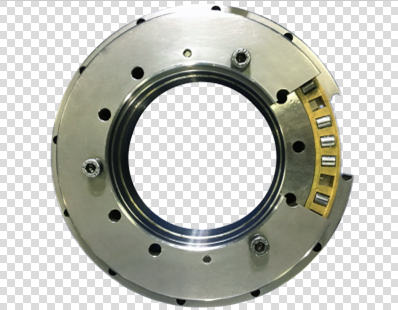

YRT軸承由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和鐵刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘的扭緊力矩。
適用范圍：被廣泛應用于高精回轉臺、搖籃式轉臺、五軸機床轉臺、立式磨床、數控機床分度頭、滾齒機、銑齒機工件軸等精密裝置。

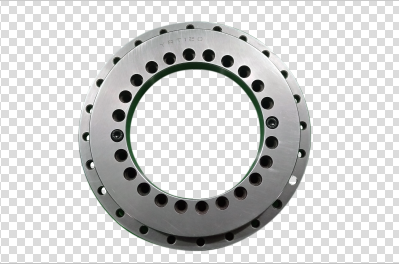

YRT標準系列
YRT系列轉臺軸承,采用一組徑向滿裝滾子、兩組推力滾子保持架組件的組合結構設計,一個外圈,一個L型內圈以及第二內圈,內、外圈帶有安裝孔,并且出廠前即加有預載荷,不但簡化了部件結構,更縮減了安裝的工作量、降低了對安裝的高要求。因此,對于有高精度、高剛性和承受聯合負荷要求的低速、短時運轉場合,如分度工作臺及回轉銑頭,極適宜于選用YRT系列轉臺軸承。
該系列YRT轉臺軸承有兩種軸向和徑向跳動精度,客戶可根據需要合理選用。

軸承代號	外形尺寸									固定孔?						固定螺釘數量	螺紋拔取孔		節距t?	螺釘擰緊力矩?	基本額定載荷				極限轉速	軸承摩擦力矩	重量
										內圈?				外圈							軸向		徑向
										內圈?				外圈							動載荷	靜載荷	動載荷	靜載荷
	d	D	H	H1	H2	C	d1	dn	dm	d0	ds	Ts	數量?	dL	數量						動載荷	靜載荷	動載荷	靜載荷
	d	D	H	H1	H2	C	d1	dn	dm	d0	ds	Ts		dL						MA2)	Ca	Coa	Cr	Cor	脂
	?單位：mm									?單位：mm				mm			G	數量	數量×t	Nm	KN				r/min	Nm	Kg
	?單位：mm									?單位：mm				mm			G	數量	數量×t	Nm	KN				r/min	Nm	Kg
YRT50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12	2	—	—	12×30°	8.5	38	158	28.5	49.5	440	2.5	1.6
YRT80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12	2	—	—	12×30°	8.5	56	255	42.5	100	530	3	2.4
YRT100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15	2	M5	3	18×20°	8.5	76.5	415	47.5	120	430	3	4.1
YRT120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21	2	M8	3	24×15°	14	102	540	52	143	340	7	5.3
YRT150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33	2	M8	3	36×10°	14	112	630	56	170	320	10	6.2
YRT180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45	2	M8	3	48×7.5°	14	118	710	69.5	200	280	12	7.7
YRT200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45	2	M8	3	48×7.5°	14	120	765	81.5	220	260	14	9.7
YRT260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33	2	M12	3	36×10°	34	160	1060	93	290	200	20	18.3
YRT325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33	2	M12	3	36×10°	34	275	1930	120	345	170	40	25
YRT395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45	2	M12	3	48×7.5°	34	300	2280	186	655	140	55	33
YRT460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45	2	M12	3	48×7.5°	34	355	2800	200	765	120	70	45
YRT580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42	2	M12	6	48×7.5°	68	490	4250	228	965	80	140	89
YRT650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42	3	M12	6	48×7.5°	116	1040	8000	490	1800	65	200	170
YRT850	850	1095	124	80.5	43.5	37	1018	890	1055	18.5	26	17	57	18.5	54	3	M16	6	60×6°	284	1000	8650	455	1730	50	300	253
YRT950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54	3	M16	6	60×6°	284	1290	11400	530	2040	40	600	312
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66	6	M16	6	72×5°	284	1380	12000	620	2650	35	800	375
YRT1200轉臺軸承	1200	1490	164	108	56	52	1410	1240	1455	18.5	26	17	66	18.5	66	6	M16	6	72×5°	284	1435	12850	745	2800	25	1000	450
