當前位置：Home > 產品中心 > 轉盤軸承（回轉支承） > 交叉滾子回轉支承 > 交叉滾子轉盤軸承-無齒

XU 120179?
XU 160220?
XU120222?
定制軸承
XU 160260?
非標定制
定制軸承
XU 180380?
非標軸承
XU 180412?

產品特點

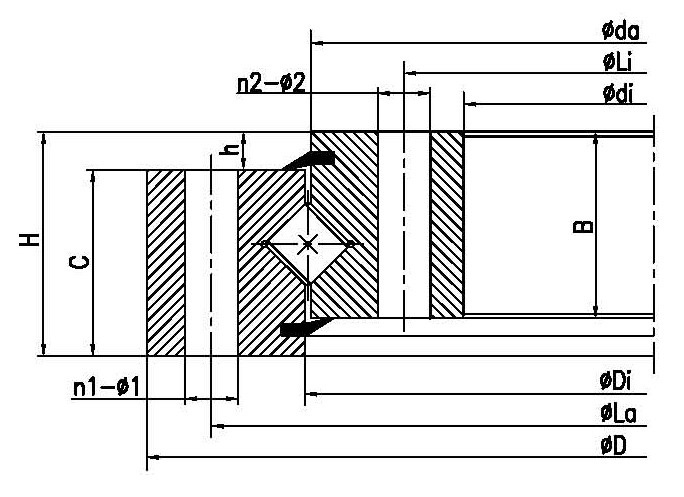

結構圖
規格

單排交叉滾柱式回轉支承無齒結構，由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力、傾翻力矩和較大的徑向力，被廣泛地用于起重運輸，工程機械和軍工產品上

INA 型號	LYC 型號				安裝尺寸						結構尺寸							額定軸向靜負荷(KN)	重量(KG)
		D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	h	B	C	Di	da
XU 120179?		234	124.5	35	214	144.5	12	12	11	11			5	30	30	180	178	210	7
XU 160220?		302	138	46	270	170	10	10	18	18			5	41	41	221	219	320	16
XU120222?		300	140	36	270	170	12	12	M16	φ18			6	30	30	220	218	280	10.8
定制軸承		350	190	52	320	220	4	4	M10	M10			8	44	44	271.5	268.5	340	22.3
XU 160260?		326	191	46	305	215	20	20	14	14			5	41	41	261	259	380	15
非標定制		311.15	215.9	25.4	295.275	231.775	12	12	φ11	φ11				25.4	25.4	264.6	263.4	195	6.7
定制軸承		401	233	40	380	260	8	8	M12	M12				30.5	31.5	318	316	200	10.5
XU 180380?		485	275	55	453	307	16	16	φ18	φ18			5	50	50	381.5	378.5	625	45.5
非標軸承	79764?	550	320	85	515	365	12	8	17	18			10	75	75	442	438	8820	85.6
XU 180412?		501	324	55	469	356	18	18	18	18			5	50	50	413	411	625	40
XU 180405?		747	336	46	450	360	30	30	14	14			5	41	41	406	404	600	25
XU 180433?		522	344	55	490	376	20	20	18	18			5	50	50	434	432	660	42
XSU 140414?		484	344	56	460	368	24	24	14	14			11.5	44.5	44.5	415	413	520	28
XU 220460?		568	356	64	524	396	18	18	22	22			5	59	59	461	459	962	64
		589.5	378	75	540	410	18	18	φ18	φ18		384	17	58	60	476.5	473.5	980	71.8
		589	383	75	540	410	36	35	φ16	φ16	565	384	12	63	60	476.5	473.5	1180	64.8
XU 300515?		646	384	86	598	432	18	18	26	26			7	79	79	516	514	1300	115
XU 180475?		562	388	55	530	420	20	20	18	18			5	50	50	476	474	725	46
	110.25.500.**?	602	398	75	566	434	20	20	18	18			10	65	65	501	499	1040	80
XU 240545?		655	435	79	615	475	24	24	22	22			7	72	72	546	544	1150	94
	110.25.560.**?	662	458	75	626	494	20	20	18	18			10	65	65	561.5	558.5	1160	90
XU 220574?		680	468	68	640	508	20	20	22	22			7	61	61	575	573	1212	82
XU 300586?		704	468	86	664	508	36	36	22	22			7	79	79	587	585	1475	115
XSU 140544?		614	474	56	590	498	32	32	14	14			11.5	44.5	44.5	545	543	680	38
	110.25.630.**?	732	528	75	696	564	24	24	18	18			10	65	65	631.5	628.5	1300	100
XU 280680?		795	565	79	755	605	30	30	22	22			7	72	72	681	679	1525	120
XSU 140644?		714	574	56	690	598	36	36	14	14			11.5	44.5	44.5	645	643	800	44
	797/600G2?	900	600	125	848	690	30	29	26	M24			20	105	105	754	750	2800	246
	110.25.710.**?	812	608	75	776	644	24	24	18	18			10	65	65	711.5	708.5	1490	110
XU 300785?		900	670	86	860	710	36	36	22	22			7	79	79	786	784	2050	155
	797/670?	907	670	85	870	730	12	8	M16	18			10	75	75	812	808	1650	170
XSU 140744?		814	674	56	790	698	40	40	14	14			11.5	44.5	44.5	745	743	930	52
	110.28.800.**?	922	678	82	878	722	30	30	22	22			10	72	72	801.5	798.5	1850	170
	797/700G?	1000	700	140	940	770	24	24	M20	22			20	130	130	882	879	2540	370
XU 260823?		933	713	79	893	753	36	36	22	22			7	72	72	824	822	1800	140
		979	717	100	893	753	36	35	φ22	φ22	932	718	18	82	79	825	821		202
XSU 140844?		914	774	56	890	798	40	40	14	14			11.5	44.5	44.5	845	843	1050	60
	110.28.900.**?	1022	778	82	978	822	30	30	22	22			10	72	72	901.5	898.5	2090	190
XU 160897?		976	818	50	944	850	36	36	18	18			7	43	43	898	896	1300	67
		1150	835	130	1100	895	24	24	φ22	φ22		855	10	120	105	1006.5	1003.5	6800	398
	797/845G2?	1150	845	130	1100	895	24	24	22	22			10	105	120	1030	1024	4010	393
XSU 20 0955?		1055	855	63	1015	895	30	30	22	22			9	54	54	956	954	2030	115
XU 260980?		1090	870	79	1050	910	44	44	22	22			7	72	72	981	979	2250	165
	797/870G?	1180	870	115	1125	920	18	18	28	28			15	100	100	1027	1023	2920	355
	797/845G2?	1180	870	115	1125	920	18	18	28	28			15	100	100	1027	1023	2320	355
	797/870G?	1180	870	115	1125	920	18	18	28	28			15	100	100	1027	1023	3200	356
XSU 140944?		1014	874	56	990	898	44	44	14	14			11.5	44.5	44.5	945	943	1170	67
	110.28.1000.**?	1122	878	82	1078	922	36	36	22	22			10	72	72	1001.5	998.5	2330	210
		1117.6	901.7	82.55	1086	938	4	4	M16	M16				82.55	82.55	1012	1008	2800	227.8
XSU 20 1055?		1155	955	63	1115	995	30	30	22	22			9	54	54	1056	1054	2250	128
	797/870K?	1200	962	90									10	76	80	1092	1088	2540	224
XU 301117?		1238	995	101	1198	1035	60	60	22	22			10	91	91	1118	1116	3050	265
	110.28.1120.**?	1242	998	82	1198	1042	36	36	22	22			10	72	72	1122	1118	2620	230
	797/870G2K1?	1270	1000	100	1220	1050	36	36	19	19			15	85	85	1138	1132	3330	303
	797/962G2?	1270	1000	100	1220	1050	36	36	19	19			15	85	85	1138	1132	3330	303
	792/1000G2?	1270	1000	100	1220	1050	36	36	19	19			15	85	85	1138	1132	3330	303
	792/1000G2K?	1270	1000	100	1220	1050	36	36	19	19			15	85	85	1138	1132	3330	303
XSU 141094?		1164	1024	56	1140	1048	48	48	14	14			11.5	44.5	44.5	1095	1093	1360	77
XSU 20 1155?		1255	1055	63	1215	1095	36	36	22	22			9	54	54	1156	1154	2460	140
XU 161125?		1194	1056	56	1170	1080	80	80	14	14			10	46	46	1126	1124	1650	71
	797/1060G2?	1400	1060	120										120	120	1252	1248	4290	596
XU 301213?		1330	1095	92	1290	1135	56	56	22	22			10	82	82	1214	1212	3250	255
XU 401250?		1398	1102	128	1350	1150	60	60	26	26			10	118	118	1252	1248	4100	470
	110.32.1250.**?	1390	1110	91	1337	1163	40	40	26	26			10	81	81	1252	1248	3210	350
XU 161233?		1342	1146	56	1302	1186	30	30	22	22			10	46	46	1245	1243	1850	125
XU 161220?		1290	1150	56	1266	1176	84	84	14	14			10	46	46	1221	1219	1800	85
XSU 20 1255?		1355	1155	63	1315	1195	42	42	22	22			9	54	54	1256	1254	2687	151
	797/1200G2?	1520	1200	90										90	90	1364	1356	4090	504
XU 401390?		1554	1226	128	1500	1280	48	48	30	30			10	118	118	1392	1388	4600	590
XU 261350?		1462	1238	85	1422	1278	56	56	22	22			10	75	75	1351	1349	2950	235
	792/1250G2?	1700	1250	155	1650	1330	24	24	26	26			10	140	145	1450	1446	6020	1103
	797/1250G2?	1608	1250	148	1512	1297	16	16	25	25			26	128	128	1407	1403	5950	743
	797/1250G2K?	1608	1250	148	1512	1297	16	16	25	25			26	128	128	1407	1403	5950	717
XSU 20 1355?		1455	1255	63	1415	1295	42	42	22	22			9	54	54	1356	1354	2936	164
	110.32.1600.**?	1540	1260	91	1487	1313	40	40	26	26			10	81	81	1402	1398	3580	400
	797/1278G2K?	1660	1278	120	1535	1335	18	18	26	26			15	105	105	1432	1428	4270	589
	797/1320G2?	1715	1320	134												1509	1503	6070	958
XU 341472?		1600	1340	110	1560	1384	52	52	22	22			10	100	100	1473	1471	4100	420
XSU 20 1455?		1555	1355	63	1515	1395	48	48	22	22			9	54	54	1456	1454	3060	175
	797/1370G?	1840	1370	160	1770	1430	30	24	28	28			10	140	150	1602	1598	9970	1213
	797/1380G2?	1700	1380	145	1650	1440	24	24	27	27			5	140	140	1574	1568	4610	746
	3-944G2?	1680	1412	170		1460		24		18			25	120	145	1548	1544	6170	725
	3-944G2K?	1680	1412	170		1460		24		18			25	120	145	1548	1544	5760	723
	3-944G2K1?	1680	1412	185		1460		24		18			25	120	145	1548	1544	5760	759
XU 301578?		1725	1431	101	1671	1485	44	44	30	30			10	91	91	1579	1577	4100	460
	110.32.1600.**?	1740	1460	91	1687	1513	45	45	26	26			10	81	81	1602	1598	4120	440
	797/1600G?	2140	1600	145	1940	1710	48	48	26	26			10	135	175	1832	1828	8960	1357
	110.32.1800.**?	1940	1660	91	1887	1713	45	45	26	26			10	81	81	1802	1798	4600	500
XU 201820?		1926	1714	65	1886	1754	40	40	22	22			10	55	55	1821	1819	3126	240
	797/1776G2?	2210	1776	150	2105	1840	36	36	26	26			15	135	135	1972	1968	11130	1244
	110.40.2000?	2178	1825	112	2110	1891	48	48	φ33	φ33			12	100	100	2003	1997	7200	781
	110.40.2000.**?	2178	1825	112	2110	1891	48	48	30	30			12	100	100	2002	1998	6860	900
	110.40.2240.**?	2178	1825	112	2110	1891	48	48	33	33			12	100	100	1995	1991	6350	767
XU 181932?		2032	1832	65	1992	1872	52	52	22	22			10	55	55	1933	1931	2813	235
	797/1860G2?	2320	1860	151	2245	1980	42	42	33	33			10	150	141	2117	2113	8900	1772
XU 302000?		2116	1884	100	2076	1924	92	92	22	22			14	86	86	2002	1998	5000	430
	797/1916G2?	2320	1916	150	2245	1980	42	42	34	34			20	130	130	2117	2113	11950	1214
	110.40.2240.**?	2418	2065	112	2350	2131	48	48	33	33			12	100	100	2242.5	2237.5	7640	1000
	797/2190G?	2860	2190	300	2800	2270	36	36	32	32			40	260	260	2550	2530	30350	4797
XU 202300?		2400	2200	73	2360	2240	60	60	22	22			14	59	59	2301	2299	4070	300
	110.40.2500.**?	2678	2325	112	2610	2391	56	56	33	33			12	100	100	2502.5	2497.5	7970	876
	797/2500G2?	2980	2500	180	2910	2590	48	48	33	33			10	170	170	2743	2739	17600	2913
		3116	2600	164	2950	2670	50	50	φ34	φ34		2607	22	142	148	2812.5	2807.5	16450	2468
	110.40.2800.**?	2978	2625	112	2910	2691	56	56	33	33			12	100	100	2802.5	2797.5	9600	1250
XU 222900?		3005	2795	82	2965	2835	100	100	22	22			14	68	68	2901	2899	5940	460
	792/2800G?	3310	2800	190	3220	2890	60	60	39	39			25	165	165	3060	3050	21170	2864
XU 603154?		3403	2905	172	3313	2995	64	64	48	48			14	158	158	3157	3151	14063	2740
	110.50.3150.**?	3376	2922	134	3286	3014	56	56	45	45			12	122	122	3152.5	3147.5	13800	2150
	110.50.3550.**?	3776	3322	134	3686	3414	56	56	45	45			12	122	122	3552.5	3547.5	15700	2470
	110.50.4000.**?	4226	3772	134	4136	3864	60	60	45	45			12	122	122	4002.5	3997.5	17600	2800
	110.50.4500.**?	4726	4272	134	4636	4364	60	60	45	45			12	122	122	4502.5	4497.5	19800	3100
